CSA防腐型膨胀抗裂防水剂

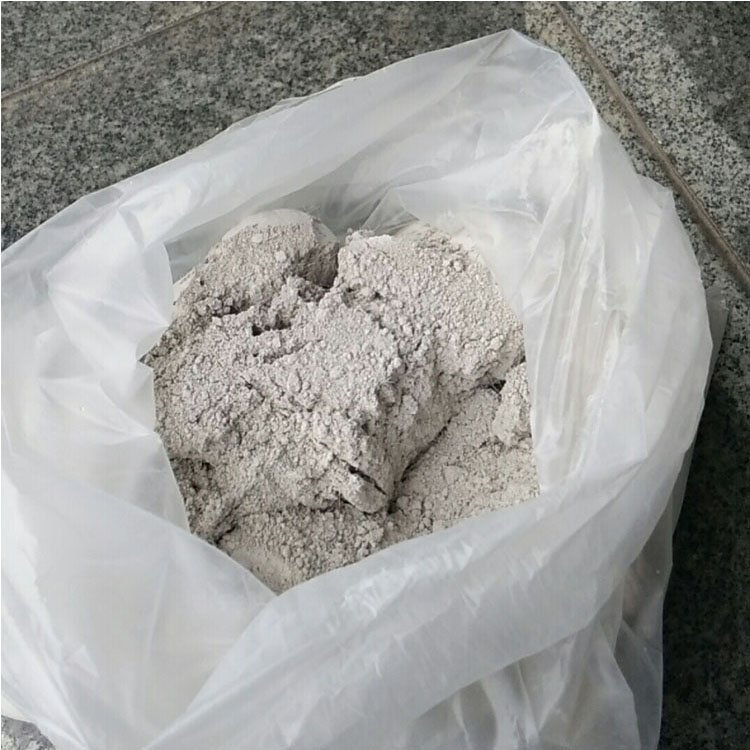

CSA防腐型膨胀抗裂防水剂是由多种有机和无机组分配制而成的粉末状的抗裂防腐防水材料，是在CSA抗裂防水剂（硫铝酸钙为膨胀源）基础上进一步引入抗硫酸盐侵蚀组分、钢筋阻锈组分、抗氯离子渗透组分，成功的将膨胀、抗渗、防腐有机结合起来，达到防腐抗裂抗渗的目的。广泛适用于地质条件含Cl-、SO42-、HCO3-、CO2、NH4+、Mg2+以及其它盐类、泛酸类的海港、水利、污水、地下、隧道、引水、道路、桥梁、工业和民用建筑等工程。

作用原理

◎抗裂防水机理

掺加CSA混凝土抗裂防水剂，除了产生大量的钙矾石填充混凝土的毛细孔外，还引入了进口的有机防水组分，通过成膜原理，进一步封闭混凝土的毛细孔隙，使混凝土抗渗性比单纯掺加膨胀剂混凝土的抗渗性得到进一步提高。

◎防腐机理

A、提高混凝土的抗裂和防水性，使混凝土进一步增加了密实防水性，可有效阻止有害离子向混凝土中的渗透。

B、防腐组分的加入使得混凝土中的铝酸盐矿物在水化早期（无害期）消耗殆尽。

C、通过加入抗氯离子渗透组分有效阻止了氯离子的侵蚀和扩散。

D、由于加入了阻锈组分，使混凝土中的钢筋可以得到有效保护。

E、由于促进剂的加入，使得混凝土中的粉煤灰更易于与混凝土中的水泥水化产生的氢氧化钙反应，形成了对强度有利的水化硅酸钙，降低了硫酸盐侵蚀的发生所必需的氢氧化钙浓度。

F、工程需要时可以配制加入引气剂的外加剂，以满足混凝土抗冻融和干湿循环破坏的要求。

性能指标

◎在混凝土中掺加本产品，能减少混凝土的塑性收缩，对于硬化后的混凝土，可产生万分之二以上的微膨胀，补偿或减少混凝土的体积收缩，由于含有抗渗密实组分和减缩组分，混凝土后期收缩小于万分之一，混凝土的密实性比单掺膨胀剂的混凝土进一步提高。

◎该产品中的膨胀源与水泥浆体中的Ca（OH）2反应生成钙矾石，钙矾石以结晶状和凝胶状存在于混凝土的空隙中，它的结晶生长和吸水膨胀构成混凝土的膨胀源，使混凝土产生微膨胀，在钢筋和邻位限制的作用下产生0.2~1.0MPa的预压应力，补偿了混凝土的收缩。

◎该品的膨胀稳定期短，一般14天以后不再有明显膨胀，对混凝土后期强度无影响。

◎掺入该产品可大大提高混凝土的抗渗性，在适当条件下，可使混凝土抗渗标号大于S30。

◎由于配有抗渗减缩的有机物组分，拌和后的混凝土粘聚性好，不易离析、泌水，使混凝土有良好的工作性，有效减小了混凝土的后期干缩。

◎由于含有高效膨胀剂组分，掺加该产品的混凝土，同单掺膨胀剂的混凝土一样，能实现混凝土超长结构的无缝施工。

◎早期膨胀发挥快，膨胀率高，适应于目前的水泥普遍变细、早期强度发展较快、温度裂缝出现较早的特点，有效控制了早期温度裂缝。

◎由于提高了混凝土的密实性和抗渗性，同时又加入了防腐组分，使混凝土具有很高的抗裂、防腐功能，有效地抑制了Cl-、SO42-、HCO3-、CO2、NH4+、Mg2+等有害离子的侵入。

使用方法及注意事项

◎推荐掺量：正常范围内掺6～8%

◎水泥宜选用标号不低于42.5的普通硅酸盐水泥，混凝土等级不宜低于C25。

◎加入本产品的混凝土的搅拌时间适当延长搅拌时间30～60s。

◎大体积混凝土必须按照大体积混凝土施工的技术要求进行，其次混凝土养护对混凝土裂缝影响很大，此两点切不可因为掺加了抗裂防水剂而省略。

◎本产品应于阴凉干燥处贮藏，防止受潮、破损，保质期半年。

包装与贮存

1.外编内塑包装        2.每袋净重50kg

3.防潮储存            4.保存期半年
